低压电工实操智能网络考核系统

来源:云南考证培训网 发布时间:2021-06-28 11:58 138次阅读

《低压电工实操智能网络考核系统》。该系统分为AB两种规格的实操模拟图板。根据电动机点动,启动自锁,正反转双联自锁的控制原理;日常单只开关和两只双联开关分别控制照明灯的原理;单只开关控制单相五孔10A插座的正确接线。考核学员的正确接线安装,查找和排除线路故障的能力,达到仿真实际操作的目的。

每个考位配备万用表一只,两头带插孔、插头的专用速接用塑料软导线若干条。

实操考台图板说明

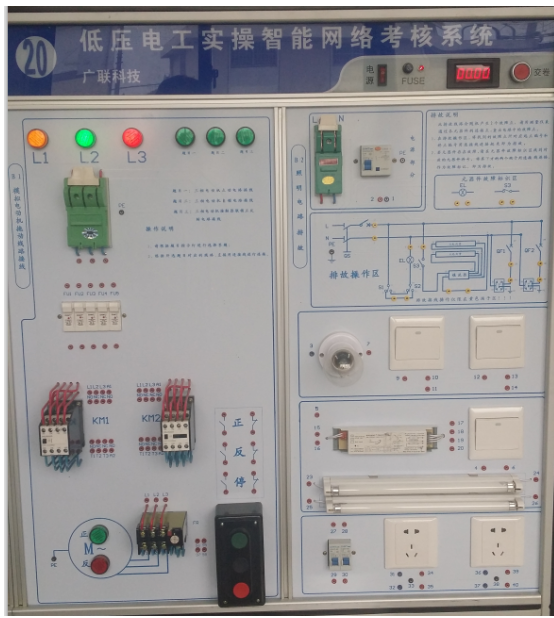

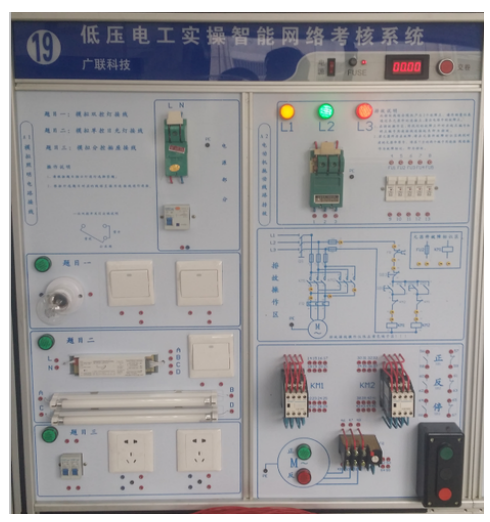

   实操考台图板彩色插图如下:A


B




考台图板分为A板和B板两种,A板编号为奇数B板编号为偶数,每个考台经网络速接江苏省安全生产考核中心服务器下载考试题目,上传考试成绩。

实操考台A板说明:A板考试内容为模拟照明线路接线和电动机拖动线路查找和排除故障,照明接线分为三道题目。

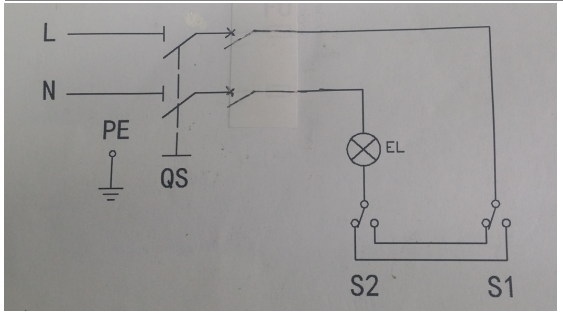

题目一:模拟两只双联开关控制单只白炽灯照明线路接线(附图说明)

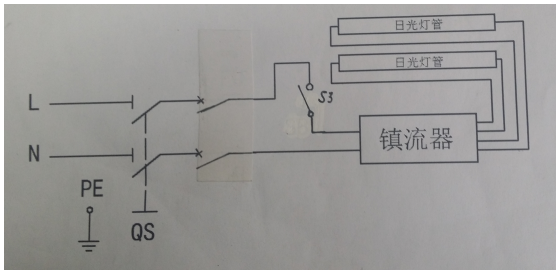

题目二:模拟单只开关控制日光灯照明线路接线(附图说明)

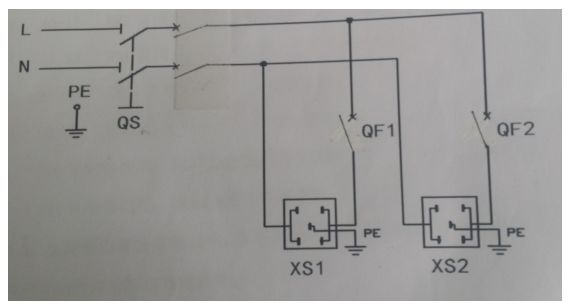

题目三:模拟两路单只开关分别控制两只10A五孔插座线路接线(附图说明)

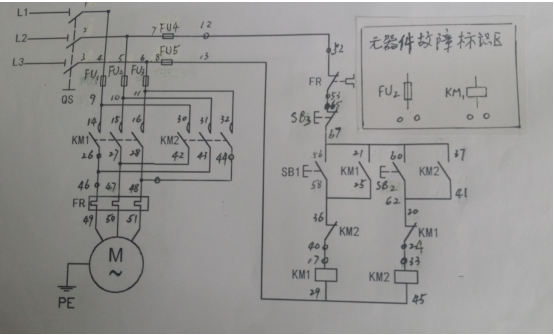

模拟电动机拖动线路查找故障和排除故障(附图说明)




实际操作考台B板说明:B板考试内容为电动机拖动线路接线三道题目和照明线路查找故障和排除故障。

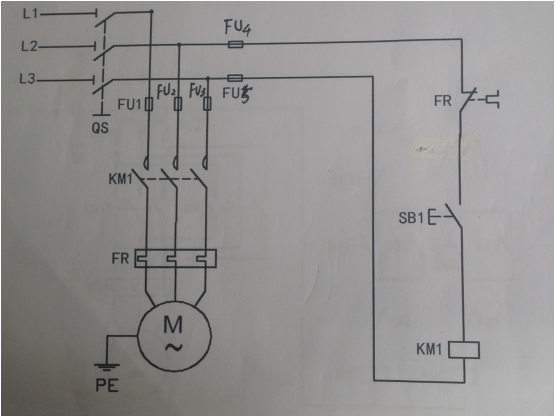

题目一、模拟电动机点动线路接线(附图说明)

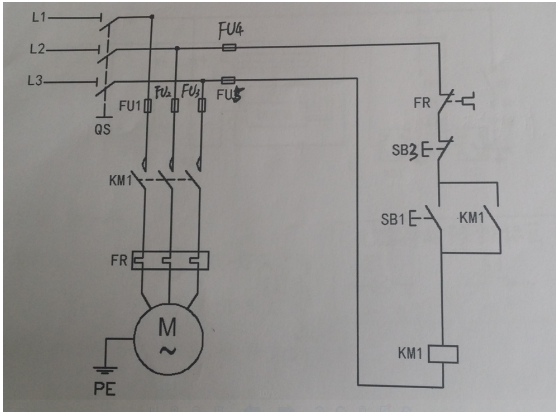

题目二、模拟电动机启动(自锁)、停止控制线路接线(附图说明)

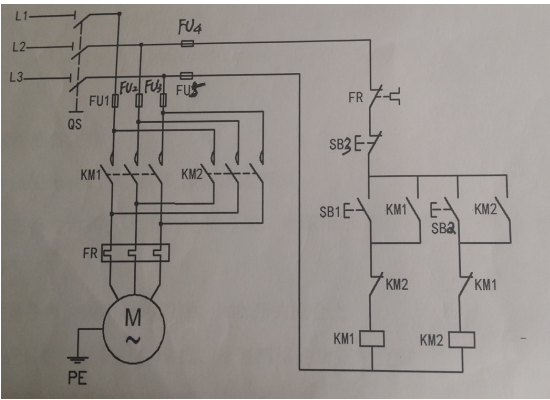

题目三、模拟电动机双重联锁,正反转启动、停止控制线路接线(附图说明)

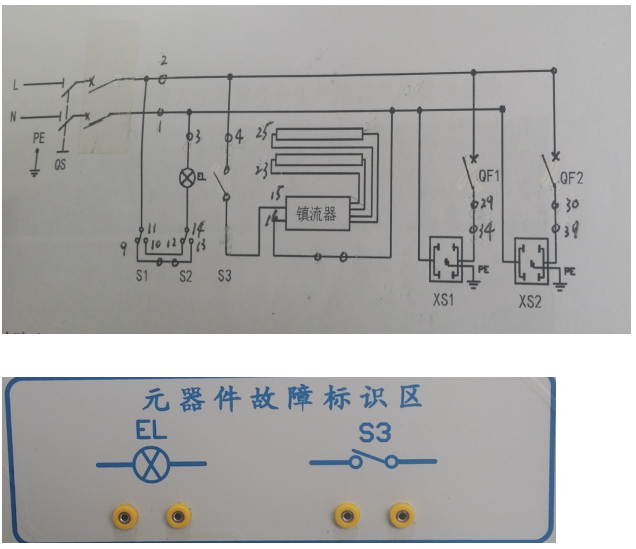

模拟照明线路故障查找和排除(附图说明)



实际操作考试注意事项

1、必须要完全读懂前文所提及的照明、电动机的电气原理图,特别是由电动机的主接线与控制回路原理图。照明回路电压为单相220V。电动机回路的主接线电压为三相380V,控制回路电压为二相380V,电动机外壳保护为PE线保护。

2、应详细阅读各考台图板上的操作技术说明,并严格按说明要求操作。

3、前文已提及A板和B板的实际接线操作考试各分为三种题目,根据题库指定的考试内容,电脑将自动选择由指示灯指示的考试题目。考生必须按题目进行实际接线操作考试。

4、排除故障操作

4.1电脑将随机产生2个故障点,考生利用万用表电阻档在装有实际元器件的接线图上的对应两个编号之间查找,找到后在排除故障操作区找到对应的两个编号之间用导线连接(即黄色端子区)。

4.2、元器件查找和排除故障都在“元器件故障标识区”进行操作。

5、考生在实操考试前,必须先断开电源,严禁带电操作;

6、停送电操作顺序应符合《安规》要求,否则电脑将自动扣分。

7、在操作考试完成后,应进行送电试验,证明实际操作的正确性,考试全部结束,按下结束交卷按钮,不允许在考台图板上做任何操作。

8、实际接线操作和故障排除的操作成绩各为30分,即只有48分及以上才能通过考试。考试成绩由考试软件自动打分,并由打印机即时打出。
